Circuito Integrado FSQ100 - Controlador PWM
-
- 1x de R$ 5,90 sem juros
- 2x de R$ 2,95 sem juros
- 3x de R$ 1,96 sem juros
- 4x de R$ 1,47 sem juros
- 5x de R$ 1,18 sem juros
- 6x de R$ 0,98 sem juros
-
- 1x de R$ 5,90 sem juros
- 2x de R$ 2,95 sem juros
- 3x de R$ 1,96 sem juros
- 4x de R$ 1,47 sem juros
- 5x de R$ 1,18 sem juros
- 6x de R$ 0,98 sem juros
-
R$ 5,60
-
R$ 5,90

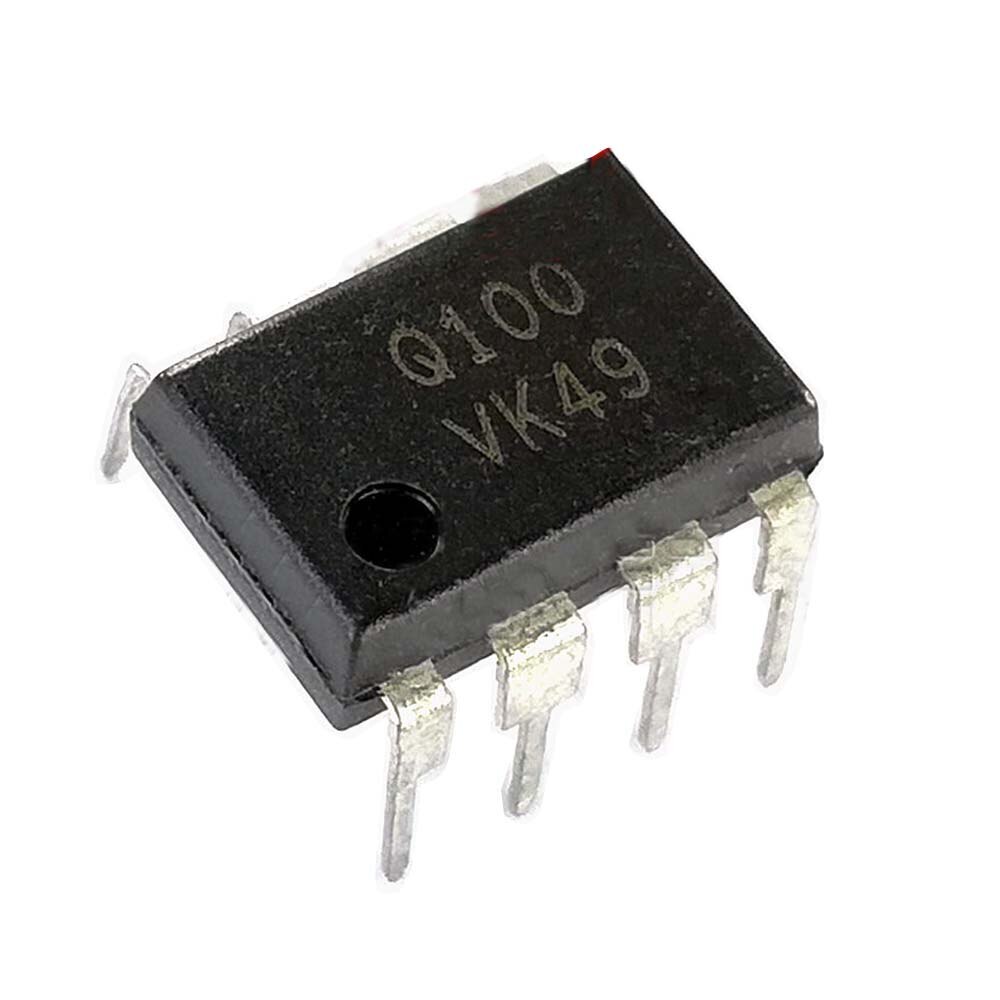

O CI FSQ100 é um controlador PWM de modo corrente com MOSFET de potência interno, ideal para aplicações em fontes chaveadas do tipo flyback. Compacto e confiável, ele é amplamente utilizado em fontes de equipamentos eletrônicos como monitores, TVs, carregadores, DVD players, entre outros.
Seu encapsulamento DIP-8 facilita a prototipagem e substituição em circuitos existentes, especialmente em projetos de manutenção e reparo. O FSQ100 conta com recursos integrados como soft-start, limite de corrente, desligamento térmico e reinício automático, oferecendo segurança e desempenho em um único chip.
Especificações Técnicas
| Modelo | FSQ100 |
| Tipo de CI | Controlador PWM com MOSFET integrado |
| Modo de operação | Current Mode PWM (Flyback) |
| Tensão de operação (Vcc) | 10V a 28V |
| Capacidade de corrente do MOSFET | Até 2A (típico) |
| Tensão máxima no drain | 700V |
| Frequência de comutação | 67kHz (fixa) |
| Encapsulamento | DIP-8 |
| Funções de proteção | Soft-start, OLP, SCP, OTP, reinício automático |
| Aplicações | Fontes chaveadas, monitores, TVs, fontes de standby, aparelhos eletrônicos |
Acompanha
| 01 | CI FSQ100 - DIP-8 |
