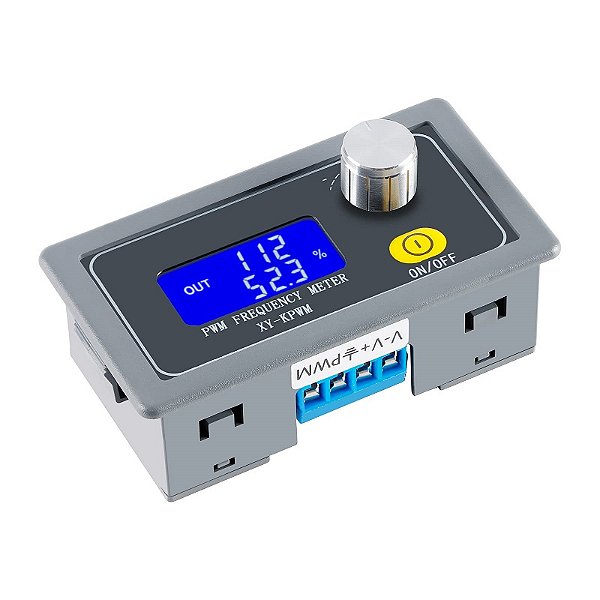

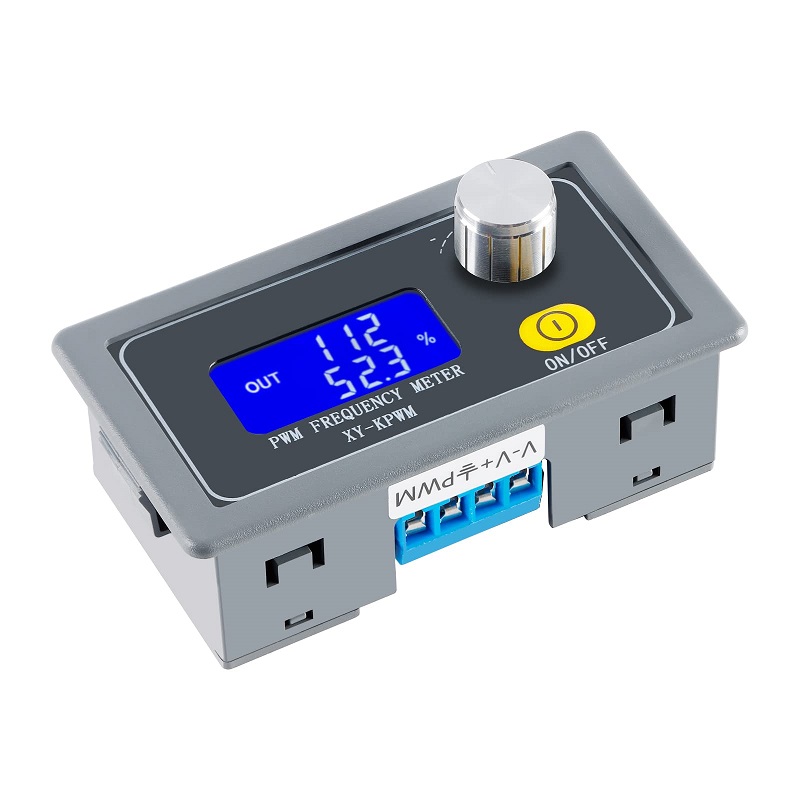

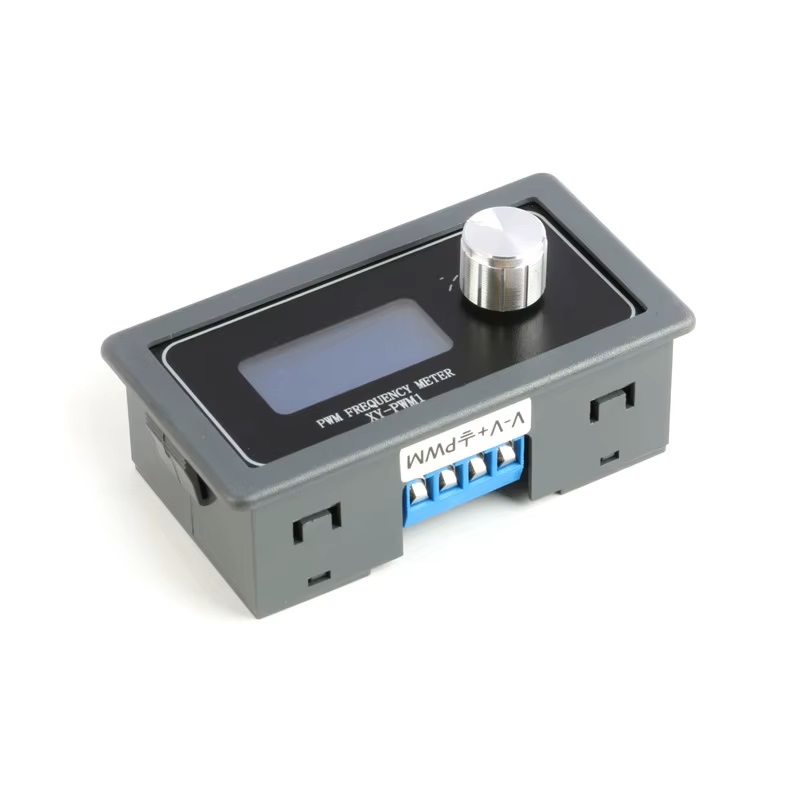

Gerador de Sinal PWM com LCD - XY-KPWM - 1Hz-150Khz
O gerador de sinal PWM com display LCD modelo XY‑KPWM é uma ferramenta prática e versátil para criar pulsos com frequência e duty cycle ajustáveis entre 1 Hz e 150 kHz. Ideal para testes de controle de motores, controle de brilho de LEDs, drivers, prototipagem eletrônica e projetos com microcontroladores.
O módulo conta com codificador rotativo e botão liga/desliga, além de armazenar as configurações mesmo após ser desligado, garantindo precisão e economia de tempo em medições repetitivas.
Especificações Técnicas
| Parâmetro | Valor |
|---|---|
| Faixa de frequência (modo normal) | 1 Hz a 150 kHz |
| Faixa de frequência (modo preciso) | 1 Hz a 15 kHz |
| Precisão da frequência | ±2 % |
| Faixa de duty cycle | 0,00 % a 100 % |
| Precisão duty cycle (modo normal) | 1 % |
| Precisão duty cycle (modo preciso) | 0,1 % |
| Tensão de operação | 3,3 V a 30 V DC |
| Corrente de saída | 5 mA a 30 mA |
| Amplitude da saída PWM | Igual à tensão de alimentação |
Acompanha
| Quantidade | Descrição |
|---|---|
| 1 | Gerador de PWM modelo XY‑KPWM |
