Kit Gerador de Funções 1 Hz a 1 MHz XR2206 - DIY
O Kit Gerador de Funções XR2206 DIY é um projeto completo para montar seu próprio gerador de sinais — ondas senoidais, triangulares e quadradas — com frequência ajustável de 1 Hz a 1 MHz. Ideal para laboratórios, educadores e entusiastas de eletrônica que desejam aprender montagem, análise de sinais e princípios de osciladores.

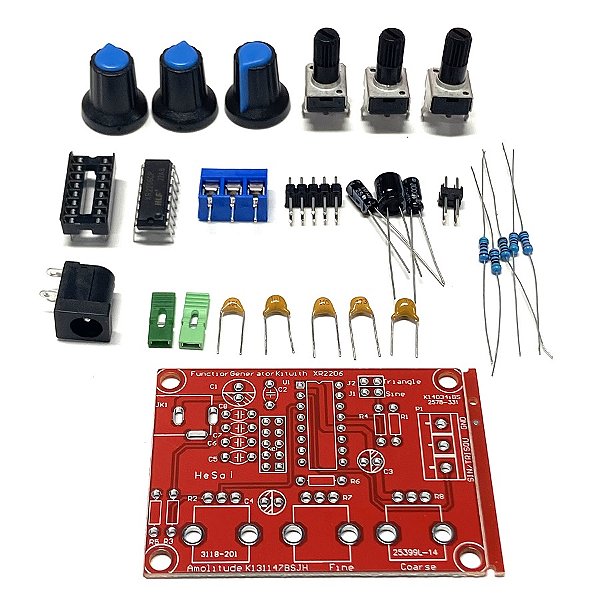

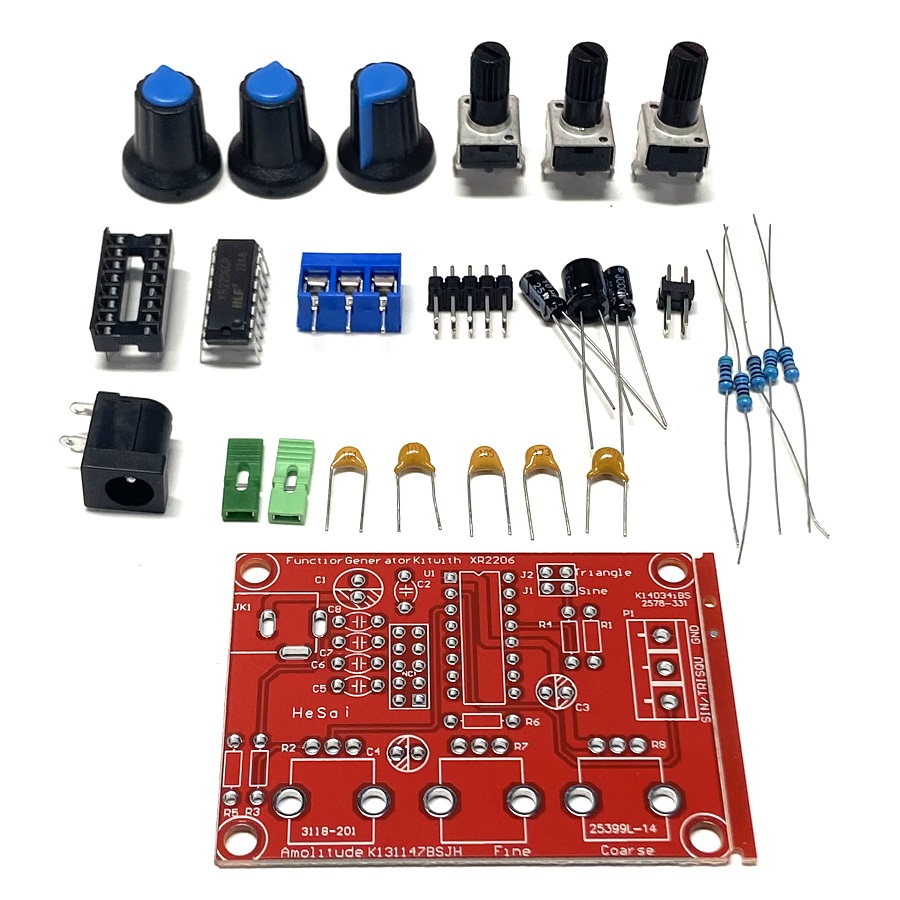

Equipado com o clássico chip XR2206, o kit inclui a PCB juntamente com todos os componentes necessários, além do diagrama do circuito para auxiliar na montagem. O kit conta também com potenciômetros para ajuste fino e grosso de frequência, controle de amplitude e seletores de forma de onda.
Especificações Técnicas
| Parâmetro | Valor |
|---|---|
| Chip gerador | XR2206 |
| Faixa de frequência | 1 Hz – 1 MHz |
| Ondas disponíveis | Senoidal, triangular e quadrada |
| Amplitude (seno/triângulo) | 0 – 3 V (com alimentação de ≈9 V) |
| Distorção senoidal 1 kHz | < 1 % |
| Amplitude onda quadrada | ≈ 8 V p‑p (sem carga) |
| Rise/fall time @1 kHz | < 50 ns / 30 ns |
| Impedância de saída | ≈ 600 Ω |
| Alimentação | 9 – 12 V DC (fonte ou bateria de 9 V) |
| Case | Acrílico transparente incluso |
| Montagem | DIY – soldagem de componentes |
Acompanha
| Quantidade | Descrição |
|---|---|
| 1 | PCB com componentes para montagem (sinal XR2206) |
| 1 | Diagrama esquemático |
