Kit Sensor Nível de Água Eletrônico com Saída a Relé - DIY
Descrição

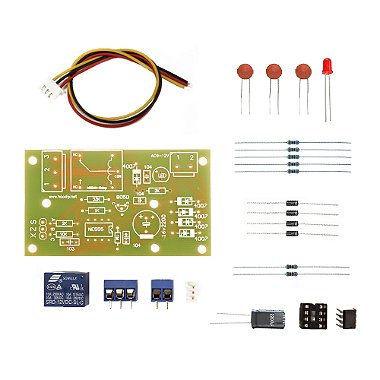

Acompanha todos os componentes necessários para confecção de uma placa de controle automático no nível de líquidos.

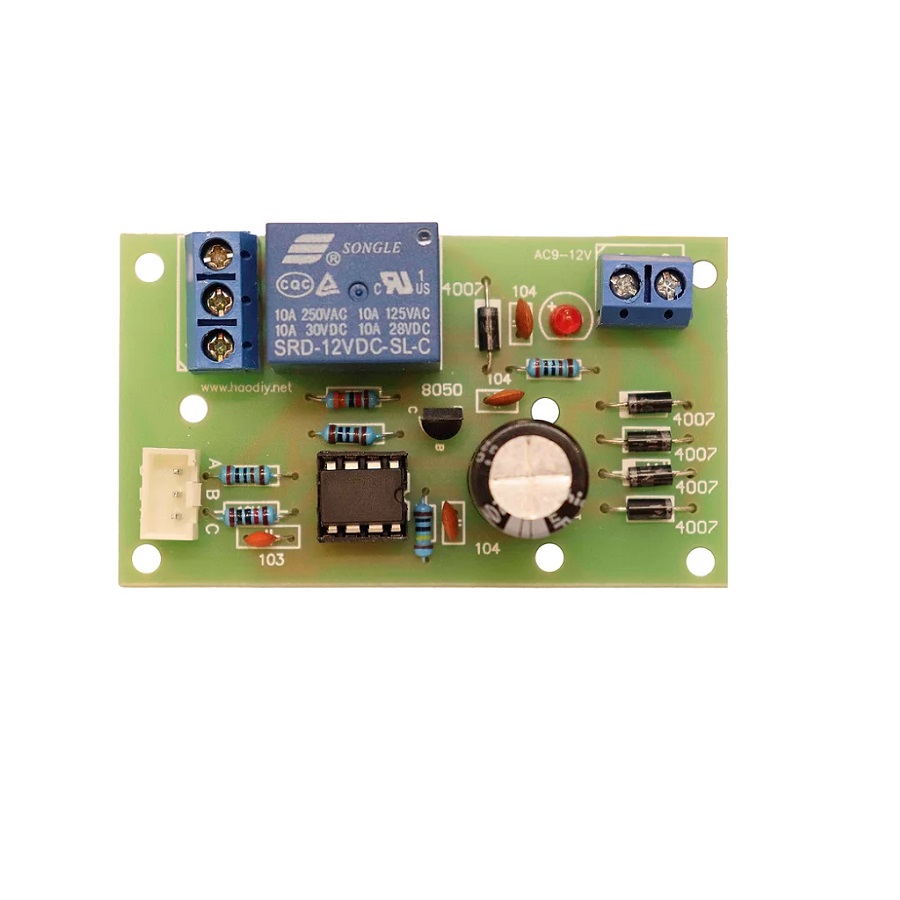

Quando montada esta placa apresenta uma entrada de 3 vias que deve ser ligada a dois sensores de nível, bóias por exemplo, um para nível mínimo e outro para nível máximo. Dependendo dos estados dos sensores a placa ativará ou não um relé presente nela, podendo ser conectado nele uma bomba ou válvula para vazão do líquido gerenciando assim o nível do reservatório.
Além Kit DIY - Sensor Nível de água eletrônico com saída a relé pode ser alimentado tanto por corrente continua(12-15V DC) quanto alternada(9-12V AC) pois incorpora um retificador de onda completa em sua placa.
Especificações técnicas
| Tensão de alimentação (DC) | 12 - 15V |
| Tensão de alimentação (AC) | 9 - 12V |
| Capacidade DC do relé(DC) | 30V (corrente até 10A) |
| Capacidade AC do relé | 250V (corrente até 10A) |
| Dimensões da placa | aprox. 40 x 70mm |
Perguntas Frequentes
Qual é a tensão de alimentação DC necessária para o Kit Sensor Nível de Água Eletrônico com Saída a Relé?
A tensão de alimentação DC necessária varia entre 12 e 15V.
Qual é a tensão de alimentação AC suportada pelo Kit Sensor Nível de Água Eletrônico com Saída a Relé?
A tensão de alimentação AC suportada varia entre 9 e 12V.
Qual é a capacidade de corrente do relé para tensão DC no Kit Sensor Nível de Água Eletrônico com Saída a Relé?
O relé suporta uma tensão DC de até 30V e corrente de até 10A.
Qual é a capacidade de corrente do relé para tensão AC no Kit Sensor Nível de Água Eletrônico com Saída a Relé?
O relé suporta uma tensão AC de até 250V e corrente de até 10A.
Quais são as dimensões da placa do Kit Sensor Nível de Água Eletrônico com Saída a Relé?
As dimensões da placa são aproximadamente 40 x 70mm.
Acompanha
| Quantidade | Descrição |
|---|---|
| 01 | Kit Sensor Nível de Água Eletrônico com Saída a Relé - DIY |
Categoria: Kits Diversos
Manual: Clique aqui
