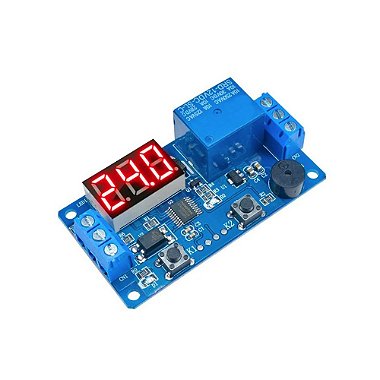

Módulo Temporizador Ajustável com Disparo Relé 12V (2 botões)
Descrição
O Módulo Temporizador Ajustável é um exclusivo produto desenvolvido com o intuito de auxiliar hobistas e projetistas em seus projetos sem Arduino , por exemplo, já que possui um sistema de contagem capaz de interromper e liberar a passagem de corrente através de seu Relé.
Especificações técnicas
| Tensão de entrada | 10 - 16V |
| Tensão de sinal de disparo (Trigger) | 4 - 20V |
| Funcionamento | O relé é acionado imediatamente ao receber um pulso em nível alto. Após, o temporizador é iniciado e, ao fim do período especificado, o relé é desarmado. |
| Tempo de resposta | 5 - 10ms |
| Controle | K1 - Tecla de Função / K2 - Tecla de Ajuste |
| Display LED | 7 Segmentos com 3 Dígitos |
| Cargas de acionamento | 10A 250VAC, 10A 125VAC, 10A 28VDC, 10A 30VDC |
| Saídas borne | NO - Normal Opened, NC - Normal Closed, Com |
| Corrente | 50mA |
| Potência | 400W |
| Dimensões | 63 x 38 x 19MM |
Perguntas Frequentes
O produto é o Módulo Temporizador Ajustável com Disparo Relé 12V (2 botões).
A tensão de entrada do módulo varia de 10 a 16V.
A tensão de sinal de disparo varia de 4 a 20V.
O relé é acionado imediatamente ao receber um pulso em nível alto. Após isso, o temporizador é iniciado e, ao fim do período especificado, o relé é desarmado.
O tempo de resposta do módulo é de 5 a 10 ms.
K1 é a Tecla de Função e K2 é a Tecla de Ajuste.
O módulo possui um display LED de 7 segmentos com 3 dígitos.
O módulo pode acionar cargas de até 10A em 250VAC, 10A em 125VAC, 10A em 28VDC e 10A em 30VDC.
As saídas são NO (Normal Opened), NC (Normal Closed) e Com.
A corrente suportada é de 50mA e a potência é de 400W.
As dimensões do módulo são 63 x 38 x 19 mm.
Acompanha
| Quantidade | Descrição |
|---|---|
| 01 | Módulo Temporizador Ajustável com Disparo Relé 12V (2 botões) |
