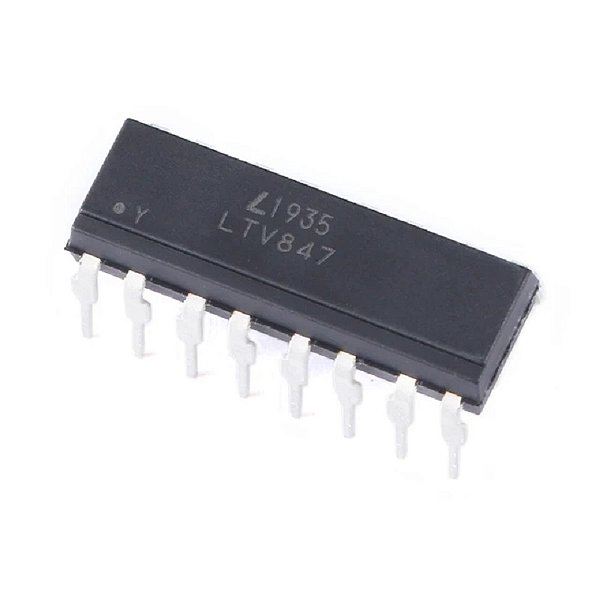

CI LTV-847 - Optoacoplador 4 Canais com Saída Transistorizada
O CI LTV-847 é um optoacoplador de 4 canais com saída transistorizada, ideal para aplicações que exigem isolamento galvânico entre circuitos de controle e potência, como em sistemas industriais, automação, microcontroladores e interfaces sensíveis. Cada canal do LTV-847 possui um LED infravermelho acoplado a um fototransistor NPN de saída aberta, proporcionando alta confiabilidade e desempenho em ambientes ruidosos eletricamente.
Seu encapsulamento DIP-16 facilita o uso em placas padrão e protoboards, sendo compatível com diversos sistemas lógicos. A saída transistorizada tipo open collector permite o uso com diferentes tensões de alimentação, bastando utilizar resistores de pull-up adequados.
Especificações Técnicas
| Parâmetro | Valor |
|---|---|
| Modelo | LTV-847 |
| Tipo | Optoacoplador de 4 canais |
| Encapsulamento | DIP-16 |
| Isolação galvânica | 5000 Vrms |
| Corrente do LED (If) | Típica: 10 mA |
| Tipo de saída | Fototransistor NPN (open collector) |
| Tensão coletor-emissor (Vce) | Máx: 35 V |
| Corrente de coletor (Ic) | Máx: 50 mA |
| Velocidade de comutação | Moderada (~4 µs) |
| Temperatura de operação | -55 °C a +100 °C |
Acompanha
| Quantidade | Descrição |
|---|---|
| 1 | CI LTV-847 DIP (optoacoplador 4 canais) |
