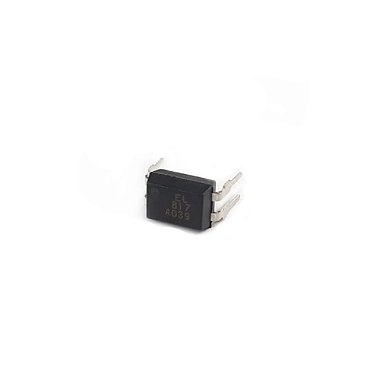

Circuito Integrado EL817A - Optoacoplador
Descrição
Optoacopladores de isolamento são constituídos de um diodo emissor de luz infravermelho e um fototransistor de silício NPN. São muito utilizados em controles de relés, motores entre outros dispositivos.
Tutoriais no Blog
Especificações técnicas
| Modelo | EL817A-F |
| Entrada e saida | CC |
| Canais | 1 |
| Especificação | Máximo de Operação |
| Tensão de isolamento | 5 kV |
| Temperatura de trabalho | -55 a 110 °C |
| Corrente direta de entrada | 60 mA |
| Corrente direta de saída | 50 mA |
| Tensão Coletor-emissor | 35 V |
| Tensão Emissor-coletor | 6 V |
| Potência total dissipada | 200 mW |
Perguntas Frequentes
Qual é o modelo do Circuito Integrado EL817A?
O modelo do Circuito Integrado EL817A é EL817A-F.
Quais tipos de corrente são usados na entrada e saída do Circuito Integrado EL817A?
O Circuito Integrado EL817A utiliza corrente contínua (CC) tanto na entrada quanto na saída.
Quantos canais possui o Circuito Integrado EL817A?
O Circuito Integrado EL817A possui 1 canal.
Qual é a especificação máxima de operação do Circuito Integrado EL817A?
A especificação máxima de operação do Circuito Integrado EL817A é destacada pela sua robustez.
Qual é a tensão de isolamento do Circuito Integrado EL817A?
A tensão de isolamento do Circuito Integrado EL817A é de 5 kV.
Qual é a faixa de temperatura de trabalho do Circuito Integrado EL817A?
A faixa de temperatura de trabalho do Circuito Integrado EL817A é de -55 a 110 °C.
Qual é a corrente direta de entrada do Circuito Integrado EL817A?
A corrente direta de entrada do Circuito Integrado EL817A é de 60 mA.
Qual é a corrente direta de saída do Circuito Integrado EL817A?
A corrente direta de saída do Circuito Integrado EL817A é de 50 mA.
Qual é a tensão coletor-emissor do Circuito Integrado EL817A?
A tensão coletor-emissor do Circuito Integrado EL817A é de 35 V.
Qual é a tensão emissor-coletor do Circuito Integrado EL817A?
A tensão emissor-coletor do Circuito Integrado EL817A é de 6 V.
Qual é a potência total dissipada do Circuito Integrado EL817A?
A potência total dissipada do Circuito Integrado EL817A é de 200 mW.
Acompanha
| Quantidade | Descrição |
|---|---|
| 01 | Circuito Integrado EL817A - Optoacoplador |
