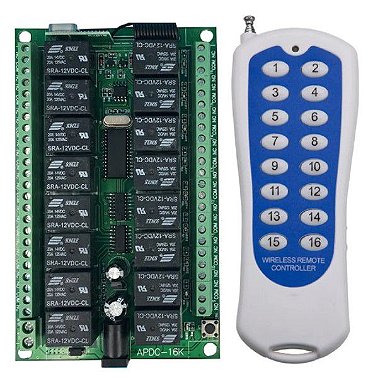

Controle Remoto RF 433Mhz + Módulo Relé 16 Canais 12V - Ideal para Automação Residencial
Descrição
Este Módulo Relé possui 5 modos de funcionamento:
- Modo 1 - Todos os relés no modo retenção/inversão (Pressione o botão 01 no controle):
Cada relé é controlado individualmente pelo botão correspondente no controle remoto, sendo que quando o botão do controle remoto é pressionado o relé aciona e continua acionado. Ao pressionar o mesmo botão no controle, o relé desliga. Cada botão controle individualmente um relé e todos podem permanecer ligados e serem desligados a qualquer momento de forma que um não interfere no outro.
- Modo 2 - Todos os relés no modo pulso (Pressione o botão 02 no controle):
Cada relé é controlado individualmente pelo botão correspondente no controle remoto, sendo que o relé aciona quando o botão é pressionado, mas só continua acionado DURANTE o tempo em que o botão continuar pressionado. Quando soltar o botão, o relé desliga. Neste modo só funciona 1 relé por vez.
- Modo 3 - Todos os relés no modo retenção (Pressione o botão 03 no controle):
Funciona apenas 1 relé por vez no modo retenção, sendo que o botão que for pressionado aciona o relé correspondente, desligado o relé que anteriormente foi acionado. Ao pressionar outro botão, outro relé aciona, desligando o anteriormente acionado e assim por diante.
- Modo 4 - Relés de 1 à 8 retenção/inversão; 9 à 16 pulso:
Os relés de 1 à 8 funcionam como no 1º modo e os relés de 9 à 16 funcionam como no 2º modo.
- Modo 5 - Relé 1 retenção/inversão; Relés 2 à 16 pulso:
Apenas o relé 1 funciona como no 1º modo, todos os demais funcionam no 2º modo.
Especificações técnicas
| Corrente dos contatos | 3A |
| Tensão de chaveamento | Até 250Vca (Não pode alimentar a placa com esta tensão) |
| Alimentação do receptor | +12V (Fonte de alimentação NÃO Inclusa) - Precisa de uma fonte 12V pelo menos 1A, recomendo 1,5A |
| Alimentação transmissor | +12V bateria A23 (NÃO inclusa) |
| Canais | 16 |
| Alcance | 100m área aberta sem obstáculos |
| Frequência | 433Mhz |
Acompanha
| Quantidade | Descrição |
|---|---|
| 01 | Módulo relé de 16 canais receptor |
| 01 | Controle remoto RF com 16 teclas |
