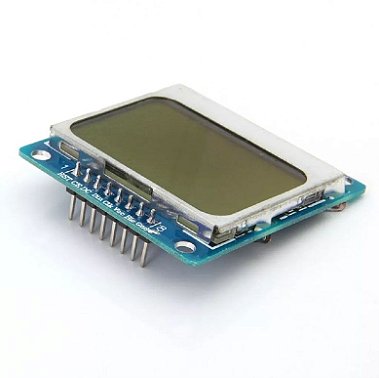

Este é um display com ótima relação custo x benefício para o seu projeto, pois se trata de um display gráfico monocromático com resolução de 84x48 pixels, e com ele você pode ter em uma mesma tela gráficos e textos. O Display LCD Nokia 5110 vem com espaço para conectores tanto na parte superior quanto na parte inferior, permitindo que você solde a barra de pinos na posição que achar mais conveniente para o seu projeto. Atenção para alimentação do display, que é de 3.3V. Quanto ao nível de sinal dos pinos de dados, o display é tolerante à 5V assim você pode utilizar sem problemas, por exemplo, com um Arduino Uno.
Especificações:
- Modelo: LCD Nokia 5110
- Tensão de Alimentação: 3.3V
- Tensão dos operação (pinos de sinal): 3.3 - 5V
- Backlight: Azul
- Dimensões: 43,5 x 43 x 5mm
Pinagem:
-RST
- Reset CE
- Chip Select DC
- Data / instruction selection DIN
- Serial data line CLK
- Serial Clock Line VCC
- VCC (3,3V) LIGHT
- Controle Backlight (conectar ao GND) GND
- GND
Acompanha:
01 - LCD Nokia 5110
01 - Barra de pinos (sem soldar)
