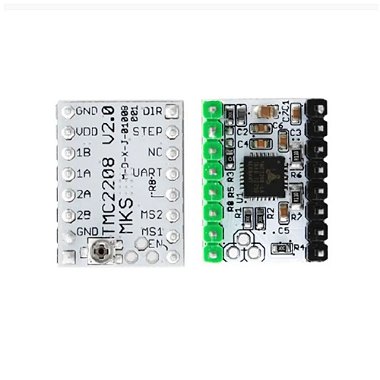

Driver Motor de Passo TMC2208 2.0
Descrição
O TMC2208 oferece uma solução integrada de driver de motor para impressão 3D , câmeras, scanners e outras aplicações de equipamentos automatizados. O dispositivo possui um indexador de microstepping integrado, o StealthChop2 ™, um modo de controle de corrente totalmente silencioso, e destina-se a impulsionar um motor de passo bipolar.
O bloco do driver de saída consiste em MOSFETs de baixa potência de canal N RDSon configurados como pontes H completas para acionar os enrolamentos do motor. O TMC2208 é capaz de conduzir até 2A de corrente a partir de cada saída (com dissipação de calor adequada). O TMC2208 é projetado para uma tensão de alimentação de 5 a 36V. O dispositivo possui uma interface de passo e direção e pode ser configurado com pinos digitais.
Tutoriais no Blog
Especificações técnicas
| Material | Plástico, alumínio e cobre |
| Tensão lógica | 3.3 - 5.0V |
| Tensão entrada | 4.75 - 36V |
| Corrente nominal | 1.4A |
| Corrente de pico | 2.0A |
| Subdivisões/Microsteps | Até 1/256 |
| Tecnologias | StealthChop2, SpreadCycle |
| Modo | Dir/Passo, UART |
| Dimensões | 20.3 x 14.9 x 11.5MM |
Perguntas frequentes
O Driver Motor de Passo TMC2208 2.0 é feito de quais materiais?
O Driver Motor de Passo TMC2208 2.0 é fabricado com plástico, alumínio e cobre.
Qual é a tensão lógica do Driver Motor de Passo TMC2208 2.0?
A tensão lógica do Driver Motor de Passo TMC2208 2.0 varia entre 3.3V e 5.0V.
Qual é a faixa de tensão de entrada para o Driver Motor de Passo TMC2208 2.0?
A faixa de tensão de entrada para o Driver Motor de Passo TMC2208 2.0 é de 4.75V a 36V.
Qual é a corrente nominal do Driver Motor de Passo TMC2208 2.0?
A corrente nominal do Driver Motor de Passo TMC2208 2.0 é de 1.4A.
Qual é a corrente de pico que o Driver Motor de Passo TMC2208 2.0 pode suportar?
O Driver Motor de Passo TMC2208 2.0 pode suportar uma corrente de pico de até 2.0A.
Quais são as subdivisões/microsteps que o Driver Motor de Passo TMC2208 2.0 pode alcançar?
O Driver Motor de Passo TMC2208 2.0 pode alcançar até 1/256 microsteps.
Quais tecnologias o Driver Motor de Passo TMC2208 2.0 utiliza?
O Driver Motor de Passo TMC2208 2.0 utiliza as tecnologias StealthChop2 e SpreadCycle.
Quais são os modos de operação disponíveis no Driver Motor de Passo TMC2208 2.0?
Os modos de operação disponíveis no Driver Motor de Passo TMC2208 2.0 são Dir/Passo e UART.
Quais são as dimensões do Driver Motor de Passo TMC2208 2.0?
As dimensões do Driver Motor de Passo TMC2208 2.0 são 20.3mm x 14.9mm x 11.5mm.
Acompanha
| Quantidade | Descrição |
|---|---|
| 01 | Driver Motor de Passo TMC2208 2.0 |
