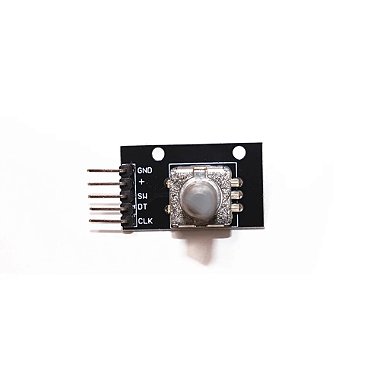

Encoder Decoder Rotacional KY-040

Código: D12-002 Marca:
Ops! Esse produto encontra-se indisponível.
Deixe seu e-mail que avisaremos quando chegar.

Descrição

Mais especificamente este é um encoder rotatório comumente usado para medir movimento rotacional de um eixo, pois converte movimentos rotativos em impulsos elétricos de onda quadrada, gerando assim uma quantidade exata de impulsos por volta, que neste caso são 20 pulsos por resolução. Com estes impulsos você pode facilmente calcular o deslocamento, além é claro de determinar posição e direção pelo código gray. Este encoder também possui um botão extra, basta pressionar o eixo.

Especificações técnicas

Modelo Keyes KY-040
Resolução 20 pulsos por revolução
Tensão de operação 5V
Corrente max 10mA
Rotação contínua (sem limite)
Dimensões 32 x 19 x 30mm
Peso 10g

Pinagem

CLK Pulso do clock. Tem resistor pullup de 10K com VCC
DT Pulso de direção. Tem resistor pullup de 10K com VCC
SW Conecta pino ao GND quando eixo pressionado - +: VCC
GND GND

Acompanha

Quantidade Descrição
01 Encoder Decoder KY-040
