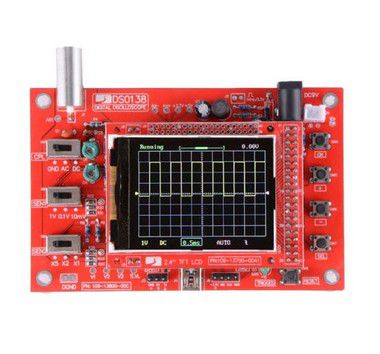

Osciloscópio Digital DSO138 - Montado
Descrição
O Osciloscópio Digital DSO138, possui um processador ARM Cortex-M3 e uma tela TFT colorida de 2.4 polegadas. O kit vem montado e você precisa somente adicionar uma fonte de alimentação de 9V para começar a realizar as suas medições.
Especificações técnicas
| Modelo | DSO138 versão 13803K |
| Taxa máxima de amostragem em tempo real | 1Msps |
| Precisão | 12Bits |
| Largura de banda analógica | 0 - 200KHz |
| Profundidade do buffer de amostragem | 1024 bytes |
| Sensibilidade vertical | 10mV/Div - 5V/Div (1-2-5 modo progressivo) |
| Impedância de entrada | 1MO |
| Tensão máxima de entrada | 50Vpp (sonda 1:1), 400Vpp (sonda 10:1) |
| Faixa de base de tempo horizontal | 10µs/Div – 50s/Div (1-2-5 modo progressivo) |
| Modos de acoplamento | DC/AC/GND |
| Modos | Automático, regular e one-shot |
| Função | Hold para congelar a exibição da forma de onda |
| Gatilho | De borda ascendente ou descendente |
| Teste de sinal de onda quadrada | 1Hz / 3.3V |
| Dimensões da placa | 117 x 76mm |
| Dimensões da tela | 52 x 40mm |
Perguntas Frequentes
Qual é o modelo do Osciloscópio Digital DSO138 montado?
O modelo do Osciloscópio Digital DSO138 é a versão 13803K.
Qual é a taxa máxima de amostragem em tempo real do DSO138?
A taxa máxima de amostragem em tempo real do DSO138 é de 1Msps.
Qual é a precisão deste osciloscópio digital?
O DSO138 possui uma precisão de 12 bits.
Qual é a largura de banda analógica do DSO138?
A largura de banda analógica do DSO138 é de 0 a 200KHz.
Qual é a profundidade do buffer de amostragem do DSO138?
A profundidade do buffer de amostragem do DSO138 é de 1024 bytes.
Qual é a sensibilidade vertical do osciloscópio DSO138?
A sensibilidade vertical do DSO138 varia de 10mV/Div a 5V/Div em modo progressivo (1-2-5).
Qual é a impedância de entrada do DSO138?
A impedância de entrada do DSO138 é de 1MO.
Qual é a tensão máxima de entrada do DSO138?
A tensão máxima de entrada do DSO138 é de 50Vpp com sonda 1:1 e 400Vpp com sonda 10:1.
Qual é a faixa de base de tempo horizontal do DSO138?
A faixa de base de tempo horizontal do DSO138 varia de 10µs/Div a 50s/Div em modo progressivo (1-2-5).
Quais são os modos de acoplamento disponíveis no DSO138?
Os modos de acoplamento disponíveis no DSO138 são DC, AC e GND.
Quais modos de operação o DSO138 oferece?
O DSO138 oferece os modos Automático, Regular e One-shot.
Qual é a função de congelamento de exibição da forma de onda no DSO138?
O DSO138 possui a função Hold, que permite congelar a exibição da forma de onda.
Quais são os modos de gatilho disponíveis no DSO138?
Os modos de gatilho disponíveis no DSO138 são de borda ascendente ou descendente.
Qual é a frequência e a tensão do teste de sinal de onda quadrada no DSO138?
O teste de sinal de onda quadrada no DSO138 possui uma frequência de 1Hz e uma tensão de 3.3V.
Quais são as dimensões da placa do DSO138?
As dimensões da placa do DSO138 são 117 x 76mm.
Qual é o tamanho da tela do DSO138?
O tamanho da tela do DSO138 é de 52 x 40mm.
Acompanha
| Quantidade | Descrição |
|---|---|
| 01 | Osciloscópio Digital DSO138 - MONTADO |
| 01 | Display TFT 2.4″ |
| 01 | Ponta de prova |
