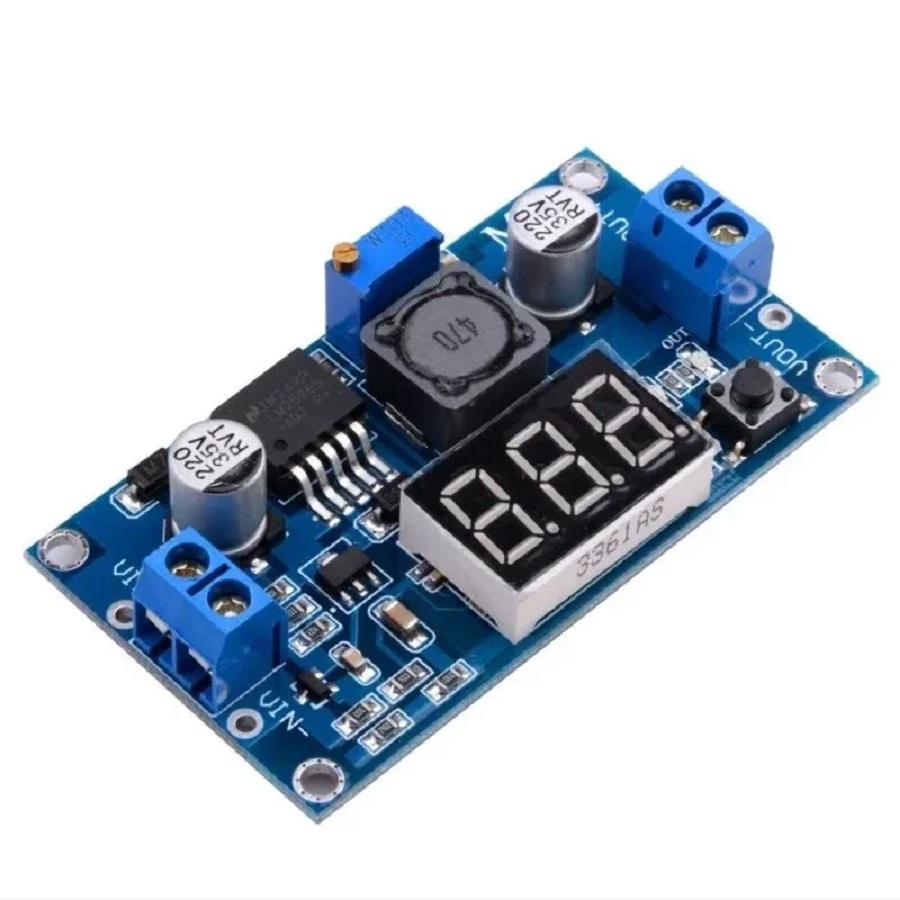

Módulo Regulador de Tensão Step Down LM2596 com Display
Saiba mais sobre este produto
O módulo regular de tensão LM2596 trabalha como um conversor DC DC no modo Step Down, sendo capaz de reduzir uma carga de até 3A com ótima eficiência. A tensão de saída pode ser ajustada entre 1,5 a 35v, tendo como entrada 3,2 a 40v. Possui uma velocidade de comutação de 150KHz e pode ser aplicado em circuitos onde a saída de um sensor é superior a 5v, tensão de entrada máxima em um Arduino ou PIC.
Aproveite esta oferta exclusiva e faça o seu pedido agora mesmo
Tutoriais no Blog
Especificações técnicas
| Tensão de entrada | 3,2-40v |
| Tensão de saída | 1,5-35v (ajustável, entrada deve ser 1,5v maior que a saída) |
| Corrente de saída | 2A corrente nominal, 3A máxima (é recomendado adicionar dissipador de calor se potência maior que 15W) |
| Eficiência de conversão | até 92% (quanto maiot a tensão de saída, maior a eficiência) |
| Tensão suspensa mínima | 1,5v |
| Velocidade de comutação | até 150KHz |
| Velocidade de resposta dinâmica | 5% 200US |
| Circuito de proteção | SS36 |
| Temperatura de operação | classe industrial (-40 ℃ a 85 ℃) (potência de saída de 10W ou menos) |
| Regulação de carga | ± 0,5% |
| Dimensões | 60x34mm |
| Possui | Display que exibe a tensão de entrada/saída, além de um botão para controle do mesmo |
| Funções do botão | Um clique alterna entre a exibição da entrada e saída, se pressionado desliga o display |
Perguntas Frequentes
O que é o Módulo Regulador de Tensão Step Down LM2596 com Display?
O Módulo Regulador de Tensão Step Down LM2596 com Display é um dispositivo eletrônico que permite reduzir e estabilizar a tensão de entrada, ajustando-a para uma tensão de saída desejada. Ele é ideal para projetos que necessitam de uma fonte de alimentação regulada e estável.
Quais são as especificações de entrada e saída do Módulo Regulador de Tensão LM2596?
Este módulo aceita uma tensão de entrada entre 3,2V e 40V, e a tensão de saída pode ser ajustada entre 1,5V e 35V, desde que a tensão de entrada seja pelo menos 1,5V maior que a tensão de saída desejada.
Qual é a corrente suportada pelo Módulo Regulador de Tensão LM2596?
O módulo suporta uma corrente nominal de 2A e uma corrente máxima de 3A. No entanto, se a potência ultrapassar 15W, é recomendado o uso de um dissipador de calor para evitar superaquecimento.
Qual é a eficiência de conversão do Módulo Regulador de Tensão LM2596?
A eficiência de conversão deste módulo pode chegar a até 92%. Vale destacar que a eficiência tende a ser maior quanto maior for a tensão de saída ajustada.
Quais são as proteções e funcionalidades adicionais do Módulo Regulador de Tensão LM2596?
O módulo conta com circuito de proteção SS36, que protege o dispositivo contra possíveis danos. Além disso, ele possui um display que exibe a tensão de entrada e saída, e um botão que permite alternar entre essas exibições ou desligar o display.
Em que faixa de temperatura o Módulo Regulador de Tensão LM2596 pode operar?
Este módulo é adequado para operação em temperaturas que variam de -40°C a 85°C, desde que a potência de saída não ultrapasse 10W, o que o torna ideal para ambientes industriais.
Quais são as dimensões e a função do botão no Módulo Regulador de Tensão LM2596?
O módulo possui dimensões compactas de 60x34mm. O botão integrado permite alternar entre a exibição da tensão de entrada e saída com um clique, ou desligar o display ao mantê-lo pressionado.
Acompanha
| Quantidade | Descrição |
|---|---|
| 01 | Regulador de Tensão LM2596 DC Step Down com Display |
