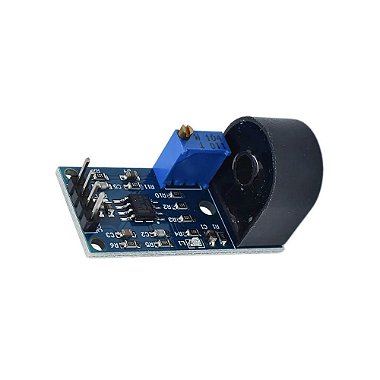

Módulo Sensor de Corrente Não Invasivo AC 5A ZMCT103C
-
- 1x de R$ 16,90 sem juros
- 2x de R$ 8,45 sem juros
- 3x de R$ 5,63 sem juros
- 4x de R$ 4,22 sem juros
- 5x de R$ 3,38 sem juros
- 6x de R$ 2,81 sem juros
-
- 1x de R$ 16,90 sem juros
- 2x de R$ 8,45 sem juros
- 3x de R$ 5,63 sem juros
- 4x de R$ 4,22 sem juros
- 5x de R$ 3,38 sem juros
- 6x de R$ 2,81 sem juros
-
R$ 16,06
-
R$ 16,90
Descrição
O Módulo Sensor de Corrente ZMCT103C, embarca um sensor de corrente alternada não invasivo ZMCT103C, que tem função de realizar medições de corrente CA sem a necessidade de estar inserido em série com o circuito. Ele possui um furo central por onde o condutor cuja corrente será medida passa, permitindo que o campo magnético do condutor produza no sensor, uma corrente induzida. Essa corrente é proporcional(menor) à corrente do condutor, isso permite uma medição segura de corrente alternada.
O ZMCT103C possui relação de transformação de 5A/5mA (1000:1) com faixa linear de medição que vai de 0 a 15A.
Especificações técnicas
| Transformador | ZMCT103C |
| Corrente de entrada nominal | 5A |
| Corrente de saída nominal | 5mA |
| Fase (quando a entrada nominal) | <= 20 (100 ohm) |
| Proporção de | 1000:1 |
| Faixa linear | 0-10A |
| Linearidade | 0,2% |
| Classe de precisão | 0,2 |
| Isolamento tensão | 3000V |
| Temperatura de operação | -40 - 70°C |
| Dimensões | 19 x 23 x 25MM |
Perguntas Frequentes
O Módulo Sensor de Corrente Não Invasivo AC 5A ZMCT103C é um transformador de corrente projetado para medir correntes de até 5A sem necessidade de interrupção do circuito.
A corrente de entrada nominal do ZMCT103C é 5A.
A corrente de saída nominal é 5mA.
A fase é menor ou igual a 20 (100 ohm) quando a corrente de entrada é nominal.
A proporção de transformação é 1000:1.
A faixa linear é de 0 a 10A.
A linearidade é de 0,2%.
A classe de precisão é 0,2.
A tensão de isolamento é 3000V.
A temperatura de operação varia de -40°C a 70°C.
As dimensões são 19 x 23 x 25 mm.
Acompanha
| Quantidade | Descrição |
|---|---|
| 01 | Módulo Sensor de Corrente ZMCT103C |
