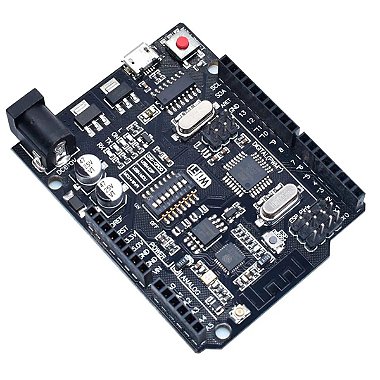

Placa UNO WiFi ATmega328P + ESP8266
Descrição
A Placa Uno com ESP8266 é uma versão personalizada do Arduino Uno que vem com um chip ESP8266 integrado na placa, adicionando o recurso de conexão WiFi. Possui a mesma pinagem e algumas melhorias em relação ao modelo Uno.
É possível carregar firmware via USB para o ATmega328 ou ESP8266. Para isso a placa possui DIP-switch que conecta os dois chips de diferentes modos. Por exemplo, para: USB e ATmega328, USB e ESP8266, ATmega328 e ESP8266.
Você só ganha com esta placa pois aliado a praticidade do uso de shields você terá a possibilidade de utilizá-lo em aplicações que demandem acesso à internet sem fio, isso o torna um excelente aliado na prototipagem de soluções IOT.
Tutoriais no Blog
Especificações técnicas
| Modelo | Placa UNO R3 WiFi ATmega328P + ESP8266 |
| Compatibilidade | IDE do Arduino |
| Microcontrolador | Atmega328P |
| WiFi MCU | ESP8266 |
| Tipo de Antena | PCB built-in ou conector pigtail para antena externa |
| Dimensões | 68 x 53mm |
| Tensão de Entrada | 7-12V |
| Portas Digitais | 14 (6 podem ser usadas como PWM) |
| Portas Analógicas | 6 |
| Corrente Pinos I/O (ATmega328p) |
40 mA (pico/curta duração); 20 mA (contínua) |
| Corrente Pinos 3,3V | 50mA |
| Memória Flash | 32KB |
| SRAM | 2KB |
| EEPROM | 2KB |
| Velocidade do Clock | 16MHz |
| Flash para o ESP | 4 MB |
Perguntas Frequentes
O que é a Placa UNO WiFi ATmega328P + ESP8266?
A Placa UNO WiFi ATmega328P + ESP8266 é uma placa de desenvolvimento que combina as funcionalidades do microcontrolador ATmega328P, amplamente utilizado na plataforma Arduino, com o módulo WiFi ESP8266, permitindo a criação de projetos que requerem conectividade sem fio.
Qual é a compatibilidade da Placa UNO WiFi ATmega328P + ESP8266?
Essa placa é compatível com a IDE do Arduino, facilitando a programação e o desenvolvimento de projetos para aqueles que já estão familiarizados com essa plataforma.
Quais são os microcontroladores e módulos presentes na Placa UNO WiFi ATmega328P + ESP8266?
A placa conta com o microcontrolador Atmega328P, que gerencia as operações principais, e o módulo ESP8266, responsável pela conectividade WiFi.
Que tipo de antena a Placa UNO WiFi ATmega328P + ESP8266 utiliza?
Ela pode usar uma antena PCB built-in, integrada à placa, ou um conector pigtail para a conexão de uma antena externa, dependendo das necessidades do projeto.
Quais são as dimensões da Placa UNO WiFi ATmega328P + ESP8266?
As dimensões da placa são 68 x 53mm, o que a torna compacta e adequada para projetos que exigem pouco espaço.
Qual é a tensão de entrada recomendada para a Placa UNO WiFi ATmega328P + ESP8266?
A placa opera com uma tensão de entrada recomendada entre 7 e 12V, garantindo o funcionamento estável dos componentes.
Quantas portas digitais e analógicas a Placa UNO WiFi ATmega328P + ESP8266 possui?
Ela possui 14 portas digitais, das quais 6 podem ser utilizadas como PWM, e 6 portas analógicas, oferecendo diversas opções para conexão de sensores e atuadores.
Qual é a corrente máxima suportada pelos pinos de I/O da Placa UNO WiFi ATmega328P + ESP8266?
Os pinos de I/O do ATmega328P suportam uma corrente de pico de 40 mA para curtas durações e 20 mA para uso contínuo, enquanto os pinos de 3,3V suportam uma corrente de até 50mA.
Quais são as especificações de memória e velocidade de clock da Placa UNO WiFi ATmega328P + ESP8266?
A placa possui 32KB de memória Flash, 2KB de SRAM e 2KB de EEPROM. A velocidade de clock do ATmega328P é de 16MHz, e o módulo ESP8266 conta com 4MB de memória Flash.
Essas perguntas e respostas proporcionam um entendimento claro e detalhado sobre as especificações e funcionalidades da Placa UNO WiFi ATmega328P + ESP8266, atendendo ao objetivo informacional do conteúdo.
Acompanha
| Quantidade | Descrição |
|---|---|
| 01 | Placa UNO R3 WiFi ATmega328P + ESP8266 |
