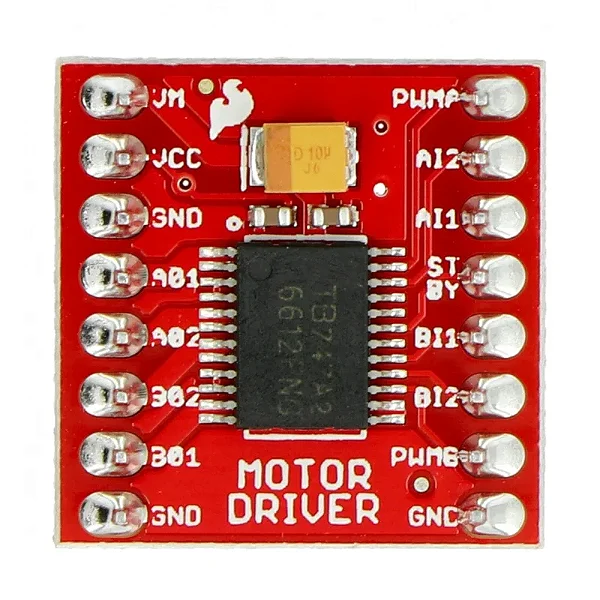

A ponte H dupla com driver TB6612FNG é uma excelente escolha para controle de dois motores DC ou um motor de passo bipolo. Compacto, eficiente e com proteção térmica integrada, este módulo é ideal para aplicações com Arduino, ESP32, Raspberry Pi e outros microcontroladores.
Com capacidade de corrente contínua de até 1,2 A por canal (pico de 3 A), ele permite controle preciso de velocidade e direção através de sinais PWM e digitais. É uma alternativa moderna e superior ao clássico L298N, oferecendo maior eficiência energética e menor aquecimento.
Parâmetro | Valor |
---|---|
Chip | TB6612FNG |
Tipo | Ponte H dupla |
Corrente contínua por canal | 1,2 A |
Corrente de pico por canal | 3 A |
Tensão de alimentação do motor (VM) | 4,5 V a 13,5 V |
Tensão lógica (VCC) | 2,7 V a 5,5 V |
Controle | IN1/IN2 + PWM (por canal) |
Compatibilidade | Arduino, ESP, Raspberry Pi, STM32, etc. |
Pino | Descrição |
---|---|
VM | Tensão do motor |
VCC | Alimentação do módulo |
GND | Terra (com três pinos de terra interconectados) |
A1 / A2 | Conexões do motor A |
B1 / B2 | Conexões do motor B |
PWMA / PWMB | Pinos PWM para controle de velocidade dos motores A e B |
AIN1 / AIN2 | Sinais de controle do motor A |
BIN1 / BIN2 | Sinais de controle do motor B |
STBY | Este pino deve estar em ALTO para desativar o modo standby |
Quantidade | Descrição |
---|---|
1 | Módulo Ponte H TB6612FNG |
2 | Barras de pinos macho 8 pinos |
