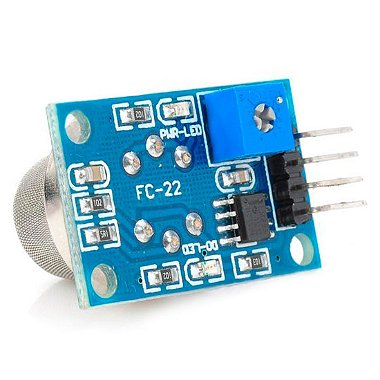

Semelhante ao Sensor de Gas MQ-2 o modelo MQ-4 foi fabricado para detecção de gases inflamáveis como Metano, Propano e Butano. Sua construção detecta especialmente o gás Metano, sendo possível fazer uma detecção com alta velocidade. Possui uma saída digital D0 que varia seu estado conforme o nível ajustado pelo potenciômetro, podendo acionar diretamente um relé ou seu Arduino por exemplo. Para aplicações onde é necessário medir as concentrações pode-se usar a porta analógica A0, pois nela o sensor apresenta as variações da concentração. Este sensor de gás não foi desenvolvido para aplicações que envolvam segurança humana ou patrimonial e é destinado apenas a propósitos experimentais. A Eletrogate não se responsabiliza por qualquer dano gerado em virtude de sua utilização.
Modelo | MQ-4 |
Informação | Detecção de gás Metano |
Concentração de detecção | 200-10.000ppm |
Tensão de operação | 5V |
Informação | Sensibilidade ajustável via potenciômetro |
Saída | Digital e Analógica |
Característica | Fácil instalação |
Comparador | LM393 |
Led indicador para | tensão |
Led indicador para | saída digital |
Dimensões | 32 x 20 x 15mm |
Pinagem
VCC | 5V |
GND | GND |
D0 | Saída Digital |
A0 | Saída Analógica |
Quantidade | Descrição |
---|---|
01 | Módulo Sensor De Gás Metano Mq-4 |
